Robot RBR5110 cu sarcină utilă mare cu 6 axe
- RBR5110 cu 6 axe, raza de lucru de 2400 mm, sarcina utila de 110 kg
- Folosit pe scară largă pentru aplicații de paletizare cu încărcături mari
- Cu un servomotor bun și redactor
Descriere
Parametrii tehnici
Introducere de produs
RBR5110 este dezvoltat pentru nevoile site-urilor mici, cu ciclu mare și este rentabil. Este potrivită în special pentru operațiuni eficiente de paletizare unde este necesară libertatea articulației încheieturii mâinii.
Caracteristici
Caracteristica 1: Structură unică cu dublă rotație. În comparație cu mișcarea de rotație externă a unui robot de uz general, RBR5110 moștenește configurația unică cu dublă rotație (rotație exterioară și rotație internă) a robotului din seria HCNC-Group RBR.
Caracteristici 2: acoperire completă la 360 de grade. RBR5110 realizează o acoperire completă de 360 de grade pe o rază de 2,4 m.
Caracteristica 3: Flexibilitate. În comparație cu robotul tradițional de paletizare cu patru axe, care poate manipula ținta doar într-o singură atitudine, articulația încheieturii mâinii adăugată în RBR5110 poate realiza prinderea și plasarea acțiunii în diferite posturi.
Caracteristica 4: Eficient. RBR5110 este mai rapid decât roboții convenționali cu designul său unic cu dublă rotație și configurația motorului de mare viteză.
Caracteristici 5: Operații de programare convenabile și ușoare. RBR5110 vine standard cu un pachet de proces paletizat pentru o programare ușoară.
Parametrii tehnici
Robot industrial | Robot RBR5110 | |
Libertate | 5 | |
sarcina specificata | 110 kg | |
Raza maximă de lucru | 2400 mm | |
Repetabilitate | ±0,2mm | |
Gama de mișcare | J1 | ±180 de grade |
J2 | -180 grad /+80 grad | |
J3 | +20 grad /+330 grad | |
J4 | ±120 de grade | |
J5 | ±360 de grade | |
Viteza nominală | J1 | 1,48 rad/s, 85 grade/s |
J2 | 1,35 rad/s, 78 grade/s | |
J3 | 1,22 rad/s, 70 grade/s | |
J4 | 3,27 rad/s, 187,5 grade/s | |
J5 | 3,93 rad/s, 225 grade/s | |
Viteza maxima | J1 | 2.23rad/s, 128 grade/s |
J2 | 2,03 rad/s, 116 grade/s | |
J3 | 1,84 rad/s, 105 grade/s | |
J4 | 3,93 rad/s, 225 grade/s | |
J5 | 5.23rad/s, 300 grade/s | |
Momentul de inerție admisibil | J5 | 11.31㎏㎡ |
J4 | 45.77㎏㎡ | |
Cuplul admisibil | J5 | 327,89 NM |
J4 | 707,92 NM | |
Mediu aplicabil | temperatură | 0 grad -45 grad |
umiditate | 20-80% | |
alte | Evitați contactul cu gaze și lichide inflamabile, explozive sau corozive. Țineți departe de sursele electronice de zgomot (plasmă). | |
Lungimea cablului instructorului | 8 metri | |
Lungimea liniei de conectare caroserie-cabinet | 8 metri | |
Parametrii I/O | Digital: 32 de intrări, 31 de ieșiri (una pentru ieșirea indicatorului de eroare a dulapului de control) | |
Capacitatea bateriei | 17kVA | |
Putere nominală | 14KW | |
Tensiune nominală | Trifazat Cinci fire AC380V | |
Curent nominal | 20.77A | |
Grad de protectie corporala | IP50 | |
Metoda de instalare | Instalare la sol | |
Greutatea corporală | 980 kg | |
Grad de protecție a dulapului de comandă | IP54 | |
Dimensiunea cabinetului de control | 700 (lat) x 500 (gros) x 1200 (înalt) - tip vertical | |
Greutatea cabinetului de control | 160 kg | |
Instalare

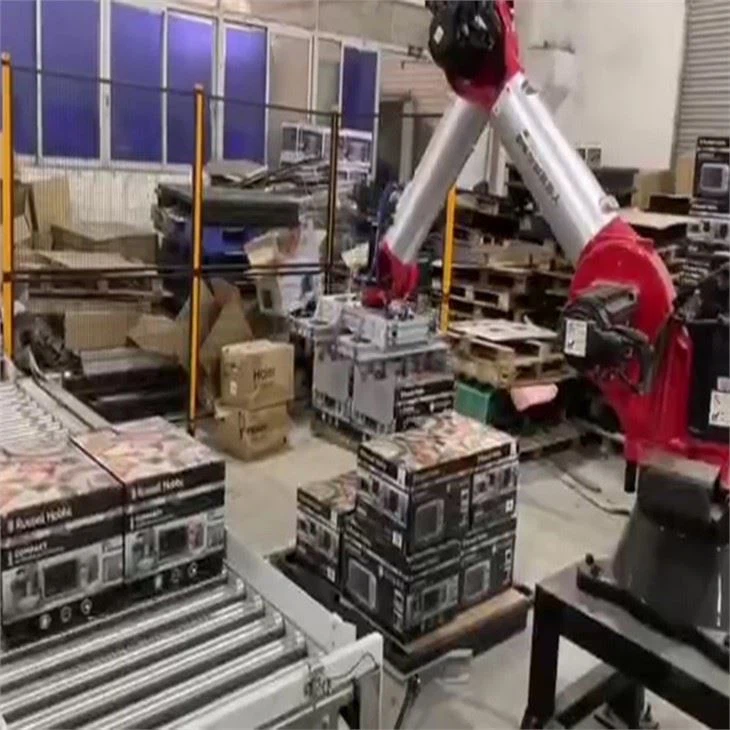

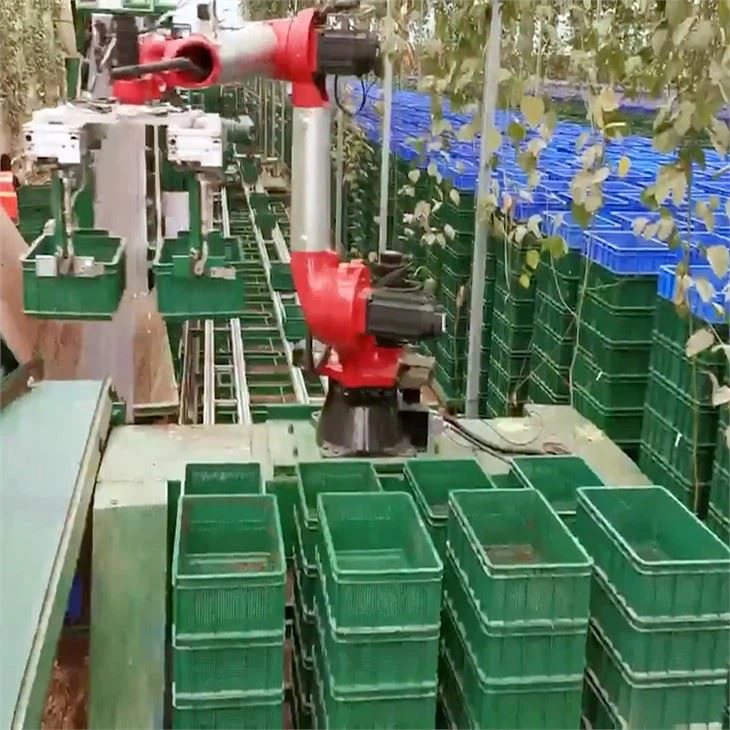

Cazuri
Robot cu sarcină utilă mare cu 6 axe pentru cutii de pachete
Compania noastră
HCNC-Group este întreprinderea model în domeniul producției inteligente din China, care a demonstrat o putere cuprinzătoare în roboți industriali de înaltă performanță, tehnologie de control inteligent și alte aspecte și, de asemenea, a construit multe fabrici inteligente și linii de producție automate în China.
HCNC-Group dezvoltă în mod activ piața internațională și răspunde strategiei naționale de dezvoltare „One Belt And One Road”, deservind toate țările din lume și cooperând cu acestea în potrivirea mașinilor-unelte CNC, renovarea mașinilor-unelte, cultivarea Talente CNC și așa mai departe.
HCNC-Group se menține în avans pentru tehnologia sa și consideră calitatea cea mai mare, și așteptăm cu nerăbdare să cooperăm cu dumneavoastră cu sinceritate!
